Y43H蒸汽減壓閥
一、Y43H蒸汽減壓閥 產品概述
上海川滬閥門有限公司生產的Y43H蒸汽減壓閥屬先導式減壓閥，主要由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成，導閥則由閥座、閥瓣、膜片、彈簧等等零件組成。導閥通過調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流零件的過流面積大小，實現減壓穩壓功能。
適用場景:
Y43H蒸汽減壓閥主要用于城市建筑、工廠等的蒸汽管路系統中。
二、Y43H蒸汽減壓閥 產品圖片
 |

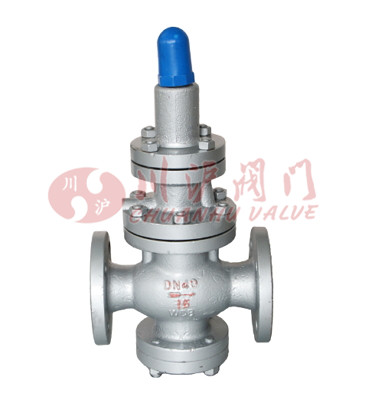

| Y43H蒸汽減壓閥(鑄鋼法蘭連接) |
三、Y43H蒸汽減壓閥 產品型號
| 閥體材質 | 型號 |
|---|---|
| 鑄鋼 | Y43H-16C,Y43H-25C,Y43H-64C,Y43H-100C,Y43H-160C |
| 不銹鋼 | Y43H-16P,Y43H-25P,Y43H-64P,Y43H-100P,Y43H-160P |
四、Y43H蒸汽減壓閥 零件材料
| 零件名稱 | 材質 |
|---|---|
| 閥體、閥蓋、底蓋 | WCB/CF8 |
| 閥座 | 2Cr13/304SS |
| 閥瓣 | 2Cr13/304SS |
| 缸套 | 2Cr13/304SS |
| 活塞 | 2Cr13/304SS |
| 閥桿 | 2Cr13 |
| 膜片 | 304SS |
| 彈簧 | 60Si2Mn |
五、Y43H蒸汽減壓閥 主要技術參數
| 公稱壓力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
|---|---|---|---|---|---|---|
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24.0 |
| 密封試驗壓力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 高進口壓力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口壓力范圍(MPa) | 0.1~1.0 | 0.2~1.6 | 0.2~2.5 | 0.5~3.5 | 0.5~3.5 | 0.5~4.5 |
| 小閥前閥后壓差(MPa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 壓力特性偏差 | 符合GB/T12245-2005標準 | |||||
| 流量特性偏差 | 符合GB/T12245-2005標準 | |||||
| 泄漏率 | 符合GB/T12245-2005標準 | |||||
| 工作溫度 | ≤350°C | |||||

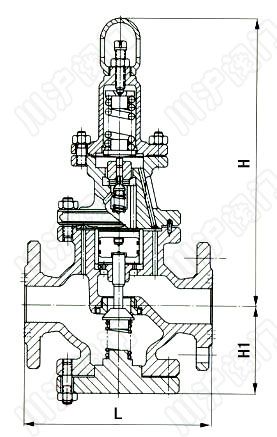

六、Y43H蒸汽減壓閥 結構圖
 |
七、Y43H蒸汽減壓閥 連接尺寸
| 公稱通徑DN | 外 形 尺 寸 | |||
|---|---|---|---|---|
| L | H | Hl | ||
| 1.6/2.5MPa | 4.0MPa | |||
| 15 | 160 | 180 | 295 | 90 |
| 20 | 160 | 180 | 330 | 98 |
| 25 | 180 | 200 | 330 | 110 |
| 32 | 200 | 220 | 330 | 110 |
| 40 | 220 | 240 | 345 | 125 |
| 50 | 250 | 270 | 345 | 125 |
| 65 | 280 | 280 | 350 | 130 |
| 80 | 310 | 330 | 385 | 160 |
| 100 | 350 | 380 | 385 | 170 |
| 125 | 400 | 450 | 400 | 200 |
| 150 | 450 | 500 | 415 | 210 |
| 200 | 500 | 560 | 475 | 240 |
| 250 | 600 | 525 | 290 | |
| 300 | 800 | 580 | 335 | |
| 350 | 850 | 620 | 375 | |
| 400 | 900 | 660 | 405 | |
| 公稱通徑DN | 外 形 尺 寸 | |||
|---|---|---|---|---|
| L | H | Hl | ||
| 6.4/10.0MPa | 16.0MPa | |||
| 15 | 180 | 180 | 305 | 100 |
| 20 | 180 | 200 | 340 | 105 |
| 25 | 200 | 220 | 340 | 120 |
| 32 | 220 | 230 | 340 | 120 |
| 40 | 240 | 240 | 355 | 135 |
| 50 | 270 | 300 | 355 | 135 |
| 65 | 280 | 340 | 360 | 140 |
| 80 | 330 | 360 | 395 | 170 |
| 100 | 380 | 400 | 185 | |
| 125 | 450 | 415 | 215 | |
| 150 | 500 | 430 | 225 | |
| 200 | 560 | 495 | 260 | |
| 250 | 600 | 545 | 310 | |
| 300 | 800 | 600 | 355 | |
| 350 | 850 | 640 | 395 | |
| 400 | 900 | 690 | 435 | |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
