氣動偏心半球閥
一、氣動偏心半球閥 產品概述
上海川滬閥門有限公司生產的氣動偏心半球閥，是靠旋轉閥鏈來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
特點：
1.流體阻力小，其阻力系數與同長度的管段相等。
2.結構簡單、體積小、重量輕。
3.緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4.操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5.在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
適用場景:
氣動偏心半球閥適用于污水處理、紙漿、氧化鋁、城市采暖供熱要標嚴緊的場合；適用于電廠、水力除渣或氣態輸送管道的控制。
二、氣動偏心半球閥 產品圖片
 |
 |

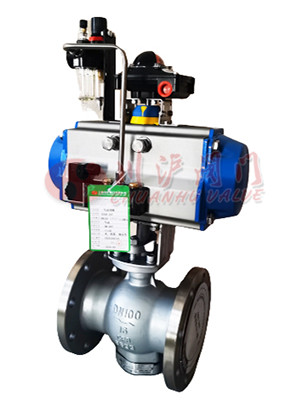

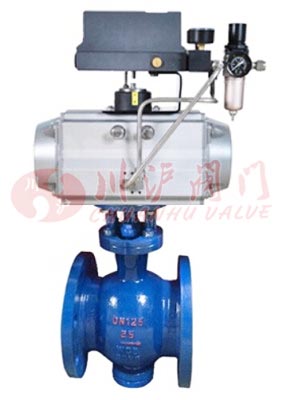

| 氣動偏心半球閥(配西門子定位器調節型) | 氣動偏心半球閥(配電磁閥開關型) |
三、氣動偏心半球閥 零部件材料
| 零件名稱 | 材料名稱 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
四、氣動偏心半球閥 技術參數
| 公稱通徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流 量系數 KV |
全腔型 | 14 | 25 | 30 | 55 | 100 | 135 | 230 | 320 | 500 | 850 | 1300 | 1750 |
| 60%腔型 | - | - | - | - | - | - | - | - | 300 | 510 | 780 | 1050 | |
| 40%腔型 | 6 | 10 | 12 | 20 | 40 | 54 | 92 | 128 | 200 | 340 | 520 | 700 | |
| 允許壓差(MPa) | ≤公稱壓力 | ||||||||||||
| 閥體形式 | 整體鑄造球形體 | ||||||||||||
| 閥芯形式 | 偏心旋轉閥芯(帶導流翼) | ||||||||||||
| 流量特性 | 近似等百分比 | ||||||||||||
| 動作范圍 | 全開60° | ||||||||||||
| 泄露量Q | 軟密封VI級、硬密封IV級，符合ANSI B16.104標準 | ||||||||||||
| 可調范圍 | 全腔型(100：1)、60%腔型(60：1)、40%腔型(40：1) | ||||||||||||
| 配置執行機構 | GT、AT、AR、AW系列單雙作用氣動執行器 | ||||||||||||
| 控制方式 | 開關兩位控制、4～20mA模擬量信號控制 | ||||||||||||
五、氣動偏心半球閥 執行器參數
| 執行器型號 | GT、AT、AR、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
六、氣動偏心半球閥 性能規范
| 公稱壓力MPa | 1.0 | 1.6 | 2.5 | 4.0 |
|---|---|---|---|---|
| 強度試驗MPa | 1.5 | 2.4 | 3.8 | 6.0 |
| 密封試驗MPa | 1.1 | 1.8 | 2.8 | 4.5 |
| 適用溫度℃ | ≤425℃ 、≤325℃常溫 | |||
| 主要材質 | 鑄鋼、不銹鋼 | |||
| 適用介質 | 煤粉、煤灰、含塵、氣體 | |||
| 法蘭標準 | JB/T82.1-94 | |||
| 閥門結構長度標準 | GB12221-89 | |||

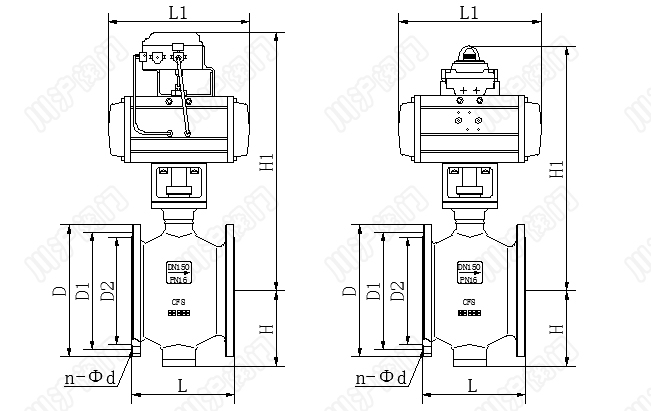

七、氣動偏心半球閥 結構圖
 |
八、氣動偏心半球閥 連接尺寸
| 公稱通徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 法蘭式 | 102 | 102 | 114 | 124 | 143 | 165 | 194 | 213 | 229 | 243 | 297 | 338 |
| H | 60 | 60 | 65 | 95 | 105 | 120 | 140 | 155 | 165 | 205 | 240 | 270 | |
| H1 | 293 | 312 | 317 | 360 | 393 | 423 | 482 | 568 | 610 | 755 | / | / | |
| L1 | 140 | 164 | 164 | 190 | 210 | 247 | 276 | 348 | 378 | 524 | / | / | |
| PN1.6MPa法蘭連接尺寸 | |||||||||||||
| D | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | |
| D1 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | |
| D2 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | |
| n-Φd | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | |
| PN2.5MPa法蘭連接尺寸 | |||||||||||||
| D | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 | |
| D1 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | |
| D2 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 274 | 330 | 389 | |
| n-Φd | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 | 12-30 | 16-30 | |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
