衛生級快裝蝶閥

一、衛生級快裝蝶閥產品概述

衛生級快裝蝶閥閥體采用高精度數控加工，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。快速拆裝閥，使閥門打開和維修快捷容易，使過程停機時間縮短。衛生級快裝蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、乳制品，酒類、飲料、生化工業過程控制場合。衛生快裝蝶閥具有設計新穎、合理、結構獨特，重量輕，啟閉迅速、操力矩小，操作方便，省力靈巧?？梢匀魏挝恢冒惭b，維修方便和密封材料耐老化、耐腐蝕，使用壽命長等特點。

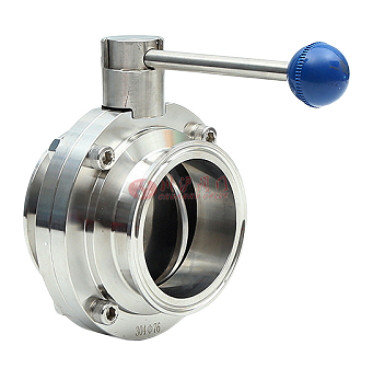

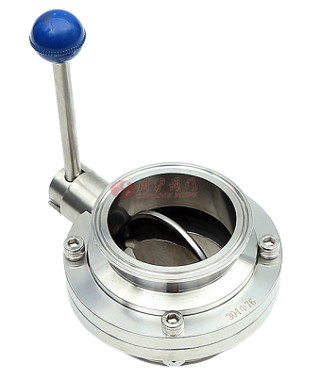

二、衛生級快裝蝶閥產品圖片


衛生級快裝蝶閥	衛生級快裝蝶閥

三、衛生級快裝蝶閥技術參數

產品型號	D81X-10P、D81X-16P、D81X-16R、D81X-16RL
工作溫度	≤80℃
閥體材質	不銹鋼SUS304、SUS316、SUS316L
密封材料	硅橡膠、氟橡膠、聚四氟乙烯
表面拋光精度	內外鏡面拋光Ra＜0.4um
驅動方式	手動、氣動、或電動
工作壓力	0-16bar
連接形式	快裝式、外螺紋式、焊接式、對夾式

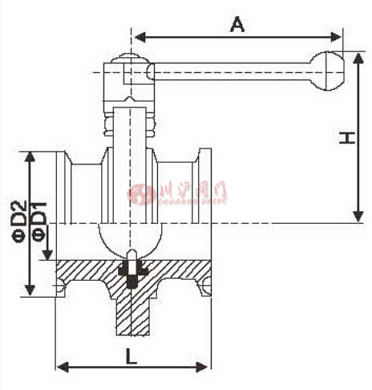

四、衛生級快裝蝶閥結構圖

五、衛生級快裝蝶閥連接標準和尺寸

規格	英寸	cD2	cD1	A	L	H	重里KG
c19	3/4"	50.5	16	125	66	68	1.4
c25	1"	50.5	22	125	66	68	1.3
c32	1.25"	50.5	29	125	66	68	1.2
c38	1.5"	50.5	35	125	70	72	1.3
c45	1.78"	64	42	135	70		1.4
c51	2"	64	48	135	70	79	1.6
c57	2.25"	77.5	53	135	76		1.9
c63	2.5"	77.5	59	135	76	86	2
c76	3"	91	72	135	80	96	2.3
c89	3.5"	106	85	160	84	101	3
c102	4"	119	98	160	85	110	3.4
c159	6"	183	153	230	123	147	7.5
