一、蝶式止回閥 產品概述

上海川滬閥門有限公司生產的H76H、H76Y、H76W、H76X、H76F型蝶式止回閥，蝶式止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥（依重心旋轉）與升降式止回閥（沿軸線移動）。
特點：
1、體積小，重量輕，結構緊湊、維修方便
2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉
3、因速閉作用，可防止介質倒流
4、閥體結構長度尺寸小，剛性好
5、安全方便，可用于水平垂直兩個方向安裝
適用場景:
H76H、H76Y、H76W、H76X、H76F 型對夾蝶形止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。

二、蝶式止回閥 產品圖片

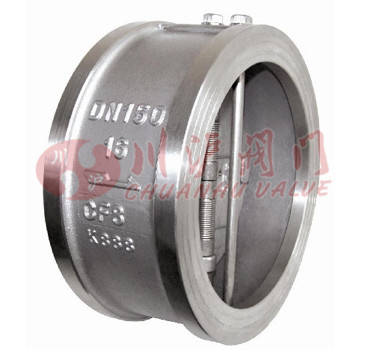

蝶式止回閥()

三、蝶式止回閥 性能參數

公稱通徑	DN(mm)	50~1200
公稱壓力	PN(MPa)	1.0	1.6	2.5	4.0
試驗壓力Ps(MPa)	強度試驗	1.5	2.4	3.75	6.0
	密封試驗	1.1	1.76	2.75	4.4
適用介質	水、蒸汽、油品、污水、酸堿類
適用溫度	橡膠密封面（X）-20℃~120℃ 合金鋼密封面（H）主體碳鋼-29℃~425℃ 不銹鋼主體用于酸類介質-29℃~200℃

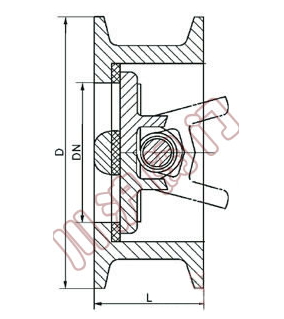

四、蝶式止回閥 結構圖

五、蝶式止回閥 連接尺寸

H76X-10 連接尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
L	43	46	64	64	70	76	89	114	114	127	140	152	152	178	229	241	241	300	360
D	100	120	135	155	185	185	265	320	368	428	482	532	585	685	800	905	1005	1115	1325

H76H-16、H76W-16、H76H-125、H76W-25、H76H-40、H76W-40 連接尺寸

DN		50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	PN1.01.62.5	60	67	73	73	83	98	127	146	181	184	198	203	219	222
	PN4.0	60	67	73	73	83	98	127	146	181	222	231
D	PN1.0	107	127	142	162	192	218	273	328	378	438	489	539	594	695
	PN1.6	107	127	142	162	192	218	273	328	378	444	495	555	617	734
	PN2.5	107	127	142	168	194	224	284	340	400	458	514
	PN4.0	107	127	142	168	194	224	290	352	417	474	546	/	/	/

六、蝶式止回閥 安裝方式

止回閥的安裝應注意以下事頂：
1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所票箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-蝶式止回閥.PDF
