二片式電動螺紋球閥

一、二片式電動螺紋球閥產品概述

上海川滬閥門有限公司生產的二片式電動螺紋球閥結構緊湊、重量輕適合在小管道、中低壓的場合來使用，可以靈活的控制閥門開關（配開關型電動執行機構）和調節流量大小（配調節型電動執行機構）。
型號：
CHQ911F、CHQ911PPL、CHQ911N
特點：
1．流體阻力小，其阻力系數與同長度的管段相等。
2．結構簡單、體積小、重量輕。
3．緊密可靠，現球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。
適用場景:
二片式電動螺紋球閥廣泛應用于壓力低于40公斤以下的水、蒸汽、油品、醋酸等場合使用。

二、二片式電動螺紋球閥產品圖片

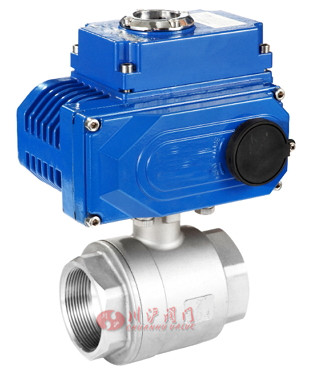

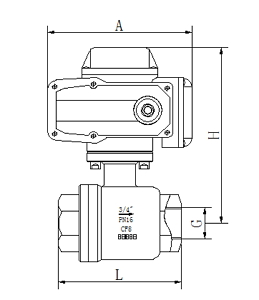

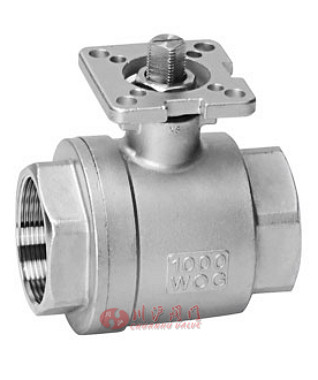

二片式電動螺紋球閥	二片式高平臺球閥

三、二片式電動螺紋球閥主要零部件材料

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨

四、二片式電動螺紋球閥技術參數

公稱通徑DN(mm)	10	15	20	25	32	40	50	65	80	100
公稱壓力(MPa)	PN1.6、2.5、4.0MPa
閥體形式	二片是精鑄閥體
連接形式	螺紋式、焊接式
閥芯形式	"O"型球形閥芯
流量特性	近似快開型
動作范圍	0～90°
泄露量Q	按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏)
基本誤差	±1%
回差	±1%
死區	≤1%(可調)
可調范圍	250：1
配置執行機構	可配CHQ、CHV等系列角行程電動執行機構
控制方式	開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

五、二片式電動螺紋球閥執行器參數

執行器類別	CHV系列執行器參數	CHQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點
