軟密封法蘭蝶閥

產品展示>> 蝶閥>>軟密封法蘭蝶閥

一、軟密封法蘭蝶閥產品概述

D341X軟密封法蘭蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
特點：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

二、軟密封法蘭蝶閥產品圖片

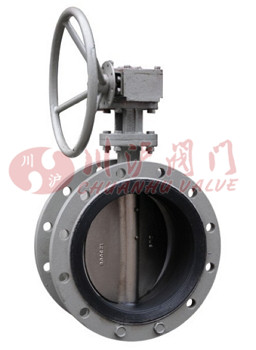

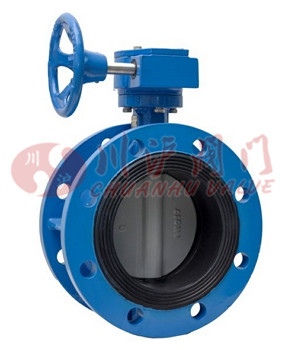

軟密封法蘭蝶閥(鑄鋼法蘭連接)	軟密封法蘭蝶閥(不銹鋼法蘭連接)

三、軟密封法蘭蝶閥技術參數

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

四、軟密封法蘭蝶閥零部件參數

零件名稱	材料
閥體	各種橡膠、聚四氟
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O

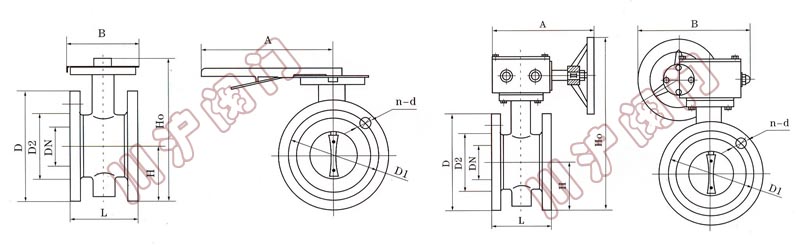

五、軟密封法蘭蝶閥結構圖

六、軟密封法蘭蝶閥連接尺寸

**D41X-6/10/16外形尺寸**
公稱通徑		結構長度	外形尺寸(參考值)				連接尺寸(標準值)
公稱通徑		結構長度	外形尺寸(參考值)				0.6MPa				1.0MPa				1.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	82.5	238	270	65	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	21/2	112	92.5	258	270	65	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	3	114	100	278	270	65	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	4	127	110	293	270	65	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	5	140	125	309	310	65	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	6	140	142.5	336	310	65	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22

**D341X-6/10/16外形尺寸**
公稱通徑	長度	外形尺寸				連接尺寸
公稱通徑	長度	外形尺寸				0.6MPa				1.0MPa				1.6MPa
mm	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	108	63	306	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	112	70	321	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	114	83	346	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	127	105	387	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	140	115	411	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	140	137	447	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	152	164	572	270	280	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	165	206	646	270	280	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	178	230	738	380	420	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	190	248	761	380	420	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	216	289	877	450	470	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	222	320	938	480	490	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	229	343	993	480	490	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	267	413	1131	480	490	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	292	478	1476	640	660	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	318	525	1533	640	660	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	330	585	1655	750	860	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	410	640	1765	850	900	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42

七、軟密封法蘭蝶閥安裝說明

1、安裝前應核對蝶閥之規格、材料是否與設計相符合。
2、并于安裝前將內部之砂塵、異物及雜屑清理干凈，以免造成動作不順或產生泄漏。
3、安裝前其相關之配管應按規定做適當之懸吊固定，以避免安裝后對閥產生不當之應力。
4、配管之兩法蘭面間必須平行對準同心。
5、安裝時蝶閥與法蘭間無需另行加裝墊片。
6、蝶閥與逆止閥或泵浦近接之處，在二者中間使用漸擴接頭，閥盤開關扭轉才不會受到阻礙。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
