氣動襯氟調節球閥

產品展示>> 耐腐蝕閥門>>氣動襯氟調節球閥

一、氣動襯氟調節球閥產品概述

上海川滬閥門有限公司生產的氣動襯氟調節球閥有氣動V型襯氟調節球閥和氣動O型襯氟，其中氣動V型調節球閥是一種360度直角回轉的高級控制閥，它與閥門定位器配套使用，可實現比例調節；與二位五通電磁閥及控制箱配套使用，可實現開關控制。V型球閥閥芯設計成帶有特殊形式的V型口，（V型口可根據不同的角度來實現調節精度）具有精確的流量特性和控制能力，適用于各種控制場合。額定流量系數大，可調比大，密封性能優越，結構緊湊，體積小，可豎臥安裝等優點。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切及自潔能力，尤其適用于含有纖維性或軟質顆粒的懸浮液的控制。在與流體接觸的閥體內壁和閥內組件均采用高溫模壓襯氟塑工藝，包覆一層聚全氟乙丙烯（F46）、聚四氟乙烯（PTFE）、可溶性聚四氟乙烯（PFA）等防腐蝕材料，完全能達到切斷腐蝕性介質與閥體外殼的接觸，具有密封性能好，動作靈敏、流體通道呈V型、壓降損失小、閥容量大、流量特性精確，配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制調節球閥2種形式，

氣動襯氟調節球閥特點：
1.耐腐蝕：幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。
2.流通能力大，且介質流向不受限制。
3.密封性能好、泄漏量小：密封閥座采用聚四氟乙烯，具有可靠的密封性和自潤滑性，泄漏量低。
4.除適用于一般的氣、液體外，更適用于高粘度以及帶有纖維狀和懸浮軟質顆粒的介質。
5.結構簡單維修方便。
6.配多彈簧的齒輪齒條氣動執行機構，以及角行程的電動執行機構，方便各種環境適用，是目前用量相當大的控制和切斷系統。
氣動襯氟調節球閥適用場景:
氣動襯氟調節球閥廣泛適用于酸、堿等強腐蝕性介質和有毒、易揮發、易滲透等氣體、液體類介質的控制。

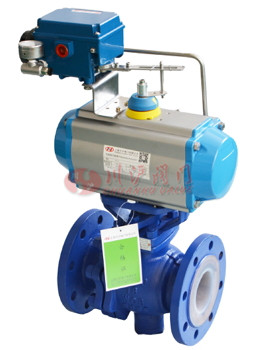

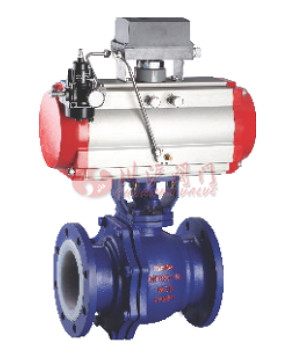

二、氣動襯氟調節球閥產品圖片


氣動襯氟調節球閥	氣動襯氟調節球閥

三、氣動襯氟調節球閥材質參數

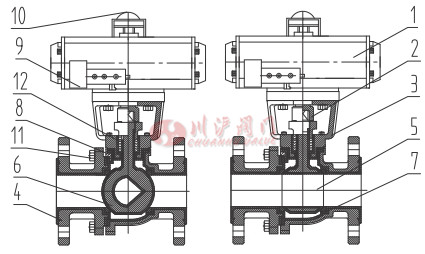

序號	名稱	序號	名稱
01	氣動執行機構	07	密封圈
02	連接軸	08	閥體
03	執行器支架	09	電磁閥
04	閥蓋	10	信號
05	O型球體	11	螺栓、螺母
06	V型球體	12	填料

**主要零件材料**
名稱	材質
閥體、閥蓋、球芯	ZG230-450、ZG0Cr18Ni9
襯里材料	F46、F4、PFA、PO、PE、PP
密封圈、填料、墊片	聚四氟乙烯、柔性石墨
氣動執行機構	組合件（見氣動說明書）
電動執行機構	組合件（見電裝說明書）

四、氣動襯氟調節球閥技術參數

公稱通徑DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV	V型	7	15	25	50	70	100	180	270	440	680	990	1760	2750	3900
額定流量系數KV	O型	19	38	72	110	170	270	450	510	940	1400	2200	3500	5650	8000
配氣動執行器	雙作用	AT52	AT52	AT63	AT63	AT75	AT83	AT92	AT105	AT125	AT140	AT160	AT210	AT270	AT300
配氣動執行器	單作用	AT63S	AT63S	AT75S	AT83S	AT92S	AT105S	AT125S	AT140S	AT160S	AT160S	AT190S	AT240S	AT300S	AT350S
配電動執行器	精小型	05			10		16	20	40	50	60	100	160	200
流量特性	V型	近似等百分比
流量特性	O型	快開
公稱壓力(MPa)		0.6MPa、1.0MPa、1.6MPa、2.5MPa
球芯轉角		0~90度
動作時間S		0.5-7

五、氣動襯氟調節球閥執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、氣動襯氟調節球閥性能參數

基本誤差（％)	不帶定位器	帶定位器
回差< (%)	±10	±1.S
死區<(%)	8	1.5
泄漏墾	6	0.6
允許泄漏量	VI級（或無泄漏）	10^-4*闊額定容里
允許泄漏量	VI級（或無泄漏）	10^-6*閥額定容雖
哪附件	電氣定位器或電/氣轉換器、空氣過濾減壓器、電磁閥、手輪機構等
額定流受系數Kv偏差（％ )	±20

七、氣動襯氟調節球閥結構圖

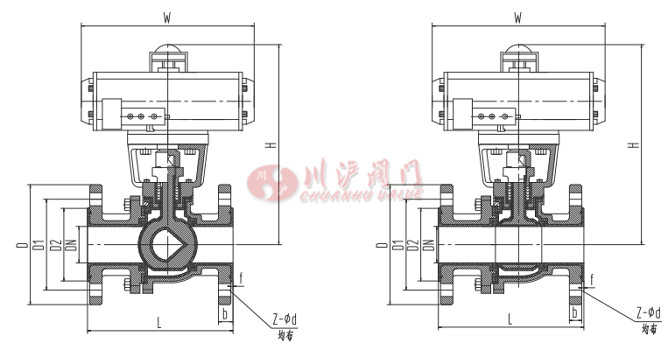

八、氣動襯氟調節球閥連接尺寸

PN10
公稱通徑	氣缸長度	結構長度	法蘭連接尺寸						氣開、氣關
公稱通徑	W	L	D	D1	D2	f	b	Z-d	H
DN15	145	140	95	65	45	2	16	4—14	205
DN20	145	140	105	75	55	2	18	4—14	208
DN25	169	150	115	8S	65	2	18	4—14	210
DN32	169	16S	140	100	78	2	18	4—18	232
DN40	201	180	150	110	85	3	18	4—18	274
DN50	209	200	165	125	100	3	18	4—18	287
DN65	242	220	185	145	120	3	18	4—18	327
DN80	275	250	200	160	13S	3	20	8—18	363
DN100	332	280	220	180	155	3	20	8—18	398
DN12S	38S	320	250	210	185	3	22	8—18	432
DN150	450	360	285	240	210	3	22	8—22	475
DN200	562	400	340	295	265	3	24	8—22	615
DN250	722	450	395	350	320	3	26	12—22	740
DN300	830	610	445	400	368	4	26	12—22	885

PN16
公稱通徑	氣缸長度	結構長度	法蘭連接尺寸						氣開、氣關
公稱通徑	W	L	D	D1	D2	f	b	Z-d	H
DN15	145	140	95	65	45	2	16	4—14	205
DN20	145	140	105	75	55	2	18	4—14	208
DN25	169	150	115	85	65	2	18	4—14	210
DN32	169	165	140	100	78	2	18	4—18	2B2
DN40	201	180	150	110	85	3	18	4—18	274
DN50	209	200	165	125	100	3	18	4—18	287
DN65	242	220	185	145	120	3	18	4—18	327
DN80	275	250	200	160	135	3	20	8—18	363
DN100	332	280	220	180	155	3	20	8—18	398
DN125	385	320	250	210	185	3	22	8—18	432
DN150	450	360	285	240	210	3	22	8—22	475
DN200	562	400	340	295	265	3	24	12—22	615
DN250	722	450	405	355	320	3	26	12—26	740
DN300	830	610	460	410	370	4	28	12—26	885
