三片式高平臺球閥

產品展示>> 球閥>>三片式高平臺球閥

一、三片式高平臺球閥產品概述

三片式高平臺球閥是內螺紋球閥種類中的一種形式，高平臺的設計多是為了和氣動執行器組成三片式氣動球閥，或與電動執行器連接組成三片式電動內螺紋球閥，閥門結構十分緊湊、占用空間小，與執行器連接后極大的擴展了本閥門的應用場合和范圍，可以用在自動化控制系統中，實現對管道內氣路、油路、水路等介質的控制。

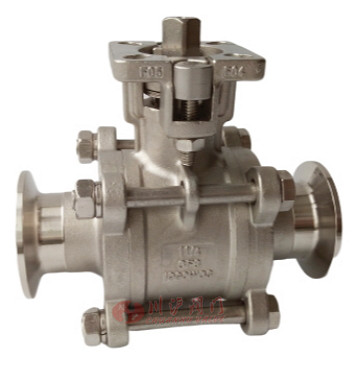

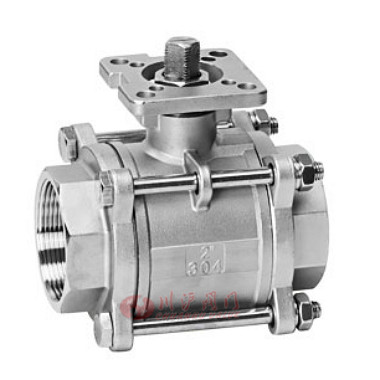

二、三片式高平臺球閥產品圖片


三片式高平臺球閥	三片式高平臺球閥

三、三片式高平臺球閥零部件參數

設計制造DESIGN:	GB/T-12224/ANSI B16.34
螺紋標準THREAD	BSPT/BSP/NPT/DIN/JIS/RC/G
檢查與測試TEST	GB/T-13927/API598

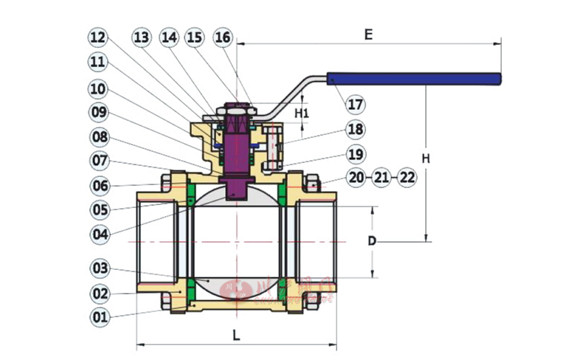

四、三片式高平臺球閥分解圖

五、三片式高平臺球閥零部件材質

NO.	零件名稱PART NAME	材質 MATERIALS LIST
1	閥體BODY	CF8M	CF8
2	閥蓋END CAP	CF8M	CF8
3	球 BALL	SS316	SS304
4	閥桿STEM	SS316	SS304
5	閥座SEAL	RTFE	RTFE
6	線條 BODY SEAL	PTFE	PTFE
7	桿密封 THRUST WASHER	PTFE	PTFE
8	0型圈 STEM O-RING	VITON	VITON
9	中頭墊 STEM PACKING	PTFE	PTFE
10	填料壓套GLAND	SS304	SS304
11	碟簧 BELLEVILLE WASHER	SS304	SS304
12	填料壓套GLAND	SS304	SS304
13	定位片 STOP WASHER	SS304	SS304
14	金屬墊WASHER	SS304	SS304
15	手柄HANDLE	SS304	SS304
16	螺帽 HANDLE NUT	SS304	SS304
17	膠套 HANDLE COVER	PLASTIC	PLASTIC
18	螺檢BOLT	SS304	SS304
19	螺母NUT	SS304	SS304
20	螺母NUT	SS304	SS304
21	彈墊STUD	SS304	SS304
22	螺檢BOLT	SS304	SS304

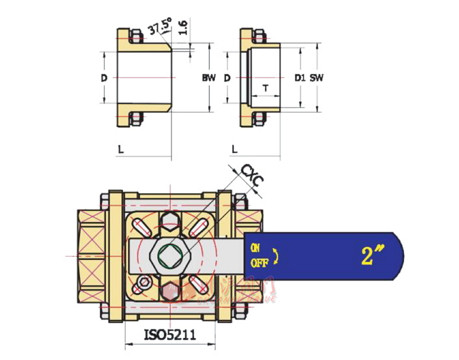

六、三片式高平臺球閥結構圖

七、三片式高平臺球閥連接尺寸

SIZE	L2(M3)	D1	T	BW	H	E	H1	C
1/4"	55	14.1	10	26.5	63	99	8	9
3/8"	60	17.6	10	26.5	63	99	8	9
1/2"	75	21.8	10	26.5	70	102	8.5	9
3/4"	80	27.5	13	33	80	116	9	9
1"	90	34.7	13	39.7	90	145	11	11
1-1/4"	110	43	13	49	95	156	11	11
1-1/2"	120	49	13	54	105	172	14	14
2"	140	61.5	16	66.7	112	174	14	14
2-1/2"	185	77	16	84.5	174	213	16	17
3"	205	90	16	97	185	255	16	17
4"	240	115.2	19	127.5	205	255	16.5	19
