超薄球閥

產品展示>> 球閥>>超薄球閥

一、超薄球閥產品概述

上海川滬閥門有限公司生產的Q71F超薄球閥，閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。根據用戶需要，可設有防靜電結構。設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。
特點：
具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。
適用場景:
超薄球閥Q71F適用于Class150、PN1.0～2.5MPa，工作溫度29～180℃(密封圈為增強聚四氟乙烯)或29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

二、超薄球閥產品圖片

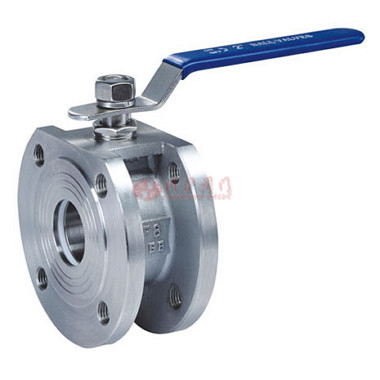

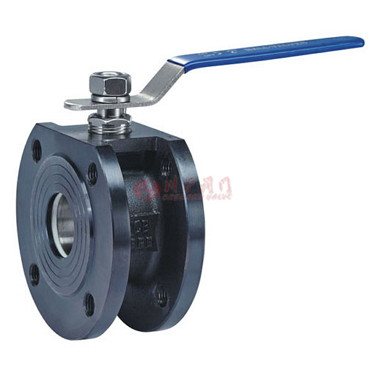

超薄球閥(不銹鋼對夾式)	超薄球閥(碳鋼對夾式)

三、超薄球閥零部件參數

序號	零件名稱	材質
1	閥體	不銹鋼CF8M/CF8	碳鋼WCB
2	球	不銹鋼316/304	不銹鋼SS304
3	密封墊	聚四氟乙烯PTFE	聚四氟乙烯PTFE
4	閥桿	不銹鋼316/304	不銹鋼SS304
5	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
6	定位鎖	不銹鋼SS304	不銹鋼SS304
7	手柄	不銹鋼SS304	不銹鋼SS304
8	閥桿螺母	不銹鋼SS304	不銹鋼SS304
9	填料壓套	不銹鋼SS304	不銹鋼SS304
10	手柄套	塑料	塑料
11	密封瓶帽	不銹鋼316/304	不銹鋼SS304
12	墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE

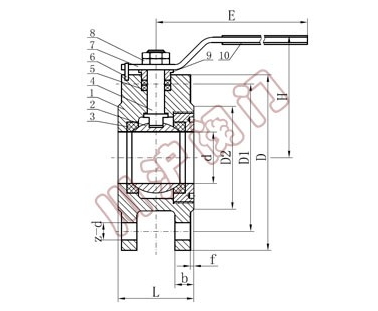

四、超薄球閥結構圖

五、超薄球閥連接尺寸

尺寸	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″	2 1/2″	3″	4″	5″	6″
d	15	19	23.5	30	36	45	58	67	76	100	125
L	32	38.5	45	55	62	72	95	120	145	200	225
D	95	105	115	135	145	160	180	195	215	245	280
D1	65	75	85	100	110	125	145	160	180	210	240
D2	45	55	65	78	85	100	120	135	155	185	210
H	62	70	79	86	92	102	158	172	187	200	240
E	110	125	135	150	150	180	250	300	350	650	840
b	14	14	16	16	18	20	22	24	24	26	26
z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23
f	2	2	2	3	3	3	3	3	3	3	3
