高平臺法蘭球閥

一、高平臺法蘭球閥產品概述

高平臺法蘭球閥全稱是兩片式全通徑高平臺法蘭球閥，是一種新型免支架安裝的球閥，多用于和氣動執行器或電動執行器連接，組成氣動法蘭球閥和電動法蘭球閥，具有安裝簡單、結構緊湊等優點。簡化了閥門組裝調試過程中的支架連接方式、也方便了客戶在緊湊型空間的維護和使用，高平臺法蘭球閥為一體化設計鑄造，成型快、維修方便。

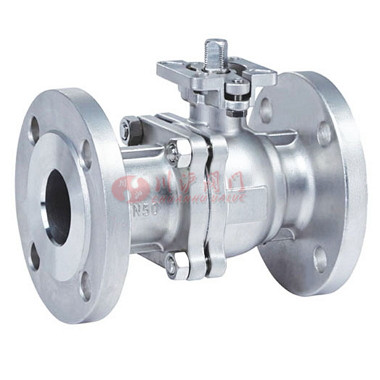

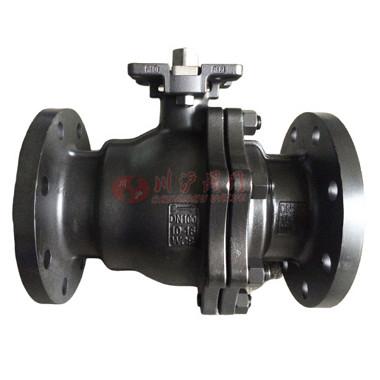

二、高平臺法蘭球閥產品圖片


高平臺法蘭球閥	高平臺法蘭球閥

三、高平臺法蘭球閥零部件參數

設計與制造	GB/T 12237
結構長度	GB/T 12221
壓力試驗	GB/T 13927
法蘭連接尺寸	GB/T 9113.1~9113.4、JB/T79.1~79.4、HG20596、SH3406

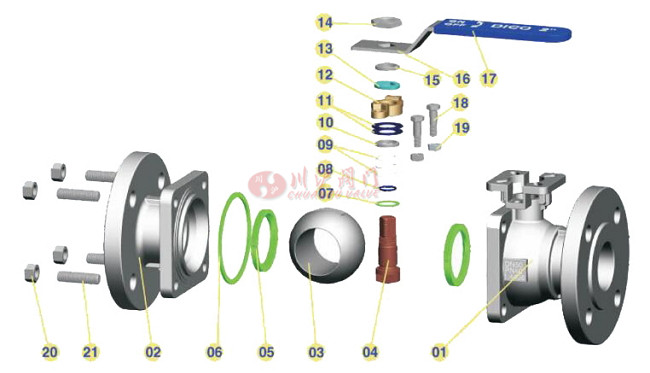

四、高平臺法蘭球閥分解圖

五、高平臺法蘭球閥零部件材質

NO.	零件名稱PART NAME	PN16/40		CLASS150/300		JIS-10K	DIN PN40
1	閥體BODY	CF8M	CF8	CF8M	WCB	SCS13	1.4408
2	閥盞END CAP	CF8M	CF8	CF8M	WCB	SCS13	1.4408
3	球 BALL	SS316	SS304	SS316	SS304	SS304	SS316
4	閥桿STEM	SS316	SS304	SS316	SS304	SS304	SS316
5	閥座SEAL	RTFE	RTFE	RTFE	RTFE	RTFE	RTFE
6	線條 BODY SEAL	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
7	桿密封 THRUST WASHER	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
8	0型圈 STEM O-RING	VITON	VITON	VITON	VITON	VITON	VITON
9	中頭墊 STEM PACKING	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
10	填料壓套GLAND	SS304	SS304	SS304	SS304	SS304	SS304
11	碟黃 BELLEVILLE WASHER	SS304	SS304	SS304	SS304	SS304	SS304
12	填料壓蓋Packing gland	SS304	SS304	SS304	SS304	SS304	SS304
13	定位片STOP PLATE	SS304	SS304	SS304	SS304	SS304	SS304
14	螺帽 HANDLE NUT	SS304	SS304	SS304	SS304	SS304	SS304
15	金屬墊WASHER	SS304	SS304	SS304	SS304	SS304	SS304
16	手柄 HANDLE	SS304	SS304	SS304	SS304	SS304	SS304
17	膠套 LOCKING PAD	PLASTIC	PLASTIC	PLASTIC	PLASTIC	PLASTIC	PLASTIC
18	螺栓 BOIT	SS304	SS304	SS304	SS304	SS304	SS304
19	螺母NUT	SS304	SS304	SS304	SS304	SS304	SS304
20	定位螺帽STOP NUT	A193 Gr.B8	A193 Gr.B8	A193 Gr.B8	A193 Gr.B8	A193 Gr.B8	A193 Gr.B8
21	定位螺絲STOP BOIT	A194.Gr.8	A194.Gr.8	A194.Gr.8	A194.Gr.8	A194.Gr.8	A194.Gr.8

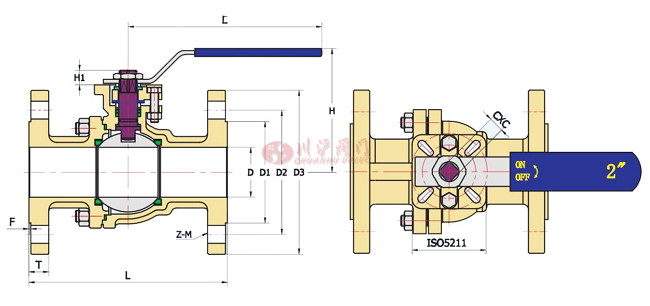

六、高平臺法蘭球閥結構圖

七、高平臺法蘭球閥連接尺寸

GB（國標法蘭）DN15-DN50 PN16/40，DN65-DN100 PN16

通徑DN		D	L	E	H	H1	C	D1	D2	D3	T	F	M-N	IS05211
DN15	1/2"	15	130	112	48	9	9	46	65	95	14	2	4-14	F03/F04
DN20	3/4"	20	140	112	62	9	9	56	75	105	14	2	4-14	F03/F04
DN25	1"	25	150	136	64	11	11	65	85	115	14	2	4-14	F04/F05
DN32	1-1/4"	32	165	185	71	11	11	78	100	135	16	2	4-18	F04/F05
DN40	1-1/2"	38	180	198	76	14	14	84	110	145	16	2	4-18	F05/F07
DN50	2"	50	200	198	84.5	14	14	100	125	160	16	2	4-18	F05/F07
DN65	2-1/2"	64	220	265	106.8	17	17	120	145	185	18	2	4-18	F07/F10
DN80	3"	78	250	265	116.0	17	17	135	160	195	20	2	8-18	F07/F10
DN100	4"	100	280	325	154.5	17	17	156	180	215	20	2	8-18	F07/F10

1/2"~4"Class 150

SIZE		D	L	E	H	H1	C	D1	D2	D3	T	F	M-N	IS05211
DN15	1/2"	15	108	112	48	9	9	35.0	60.5	89.0	10.5	1.6	4-16	F03/F04
DN20	3/4"	20	117	112	62	9	9	43.0	70.0	98.6	10.5	1.6	4-16	F03/F04
DN25	1"	25	127	136	64	11	11	51.0	79.2	108.0	10.5	1.6	4-16	F04/F05
DN32	1-1/4"	32	140	185	71	11	11	63.5	88.9	117.5	11.2	1.6	4-16	F04/F05
DN40	1-1/2"	38	165	198	76	14	14	73.2	98.6	127.0	12.7	1.6	4-16	F05/F07
DN50	2"	50	178	198	84.5	14	14	92.0	120.7	152.5	14.3	1.6	4-19	F05/F07
DN65	2-1/2"	64	190	265	106.8	17	17	104.7	139.7	177.8	15.9	1.6	4-19	F07/F10
DN80	3"	78	203	265	116.0	17	17	127.0	152.4	190.5	17.5	1.6	4-19	F07/F10
DN100	4"	100	229	325	154.5	17	17	157.2	190.5	228.6	22.3	1.6	8-19	F07/F10

1/2"~4"Class 300

SIZE		D	L	E	H	H1	C	D1	D2	D3	T	F	M-N	IS05211
DN15	1/2"	15	140	112	48	9	9	35.0	66.5	95.0	14.3	1.6	4-16	F03/F04
DN20	3/4"	20	152	112	62	9	9	43.0	82.6	117.4	15.9	1.6	4-16	F03/F04
DN25	1"	25	165	136	64	11	9	51.0	88.9	124.0	17.5	1.6	4-16	F04/F05
DN32	1-1/4"	32	178	185	71	11	9	63.5	98.6	133.4	19.1	1.6	4-16	F04/F05
DN40	1-1/2"	38	190	198	76	14	14	73.2	114.3	155.5	20.6	1.6	4-16	F05/F07
DN50	2"	50	216	198	84.5	14	14	92.0	127.0	165.1	22.4	1.6	8-19	F05/F07
DN65	2-1/2"	64	241	265	106.8	17	17	104.7	149.4	190.5	25.4	1.6	8-19	F07/F10
DN80	3"	78	283	265	116.0	17	17	127.0	168.1	209.6	28.6	1.6	8-19	F07/F10
DN100	4"	100	305	325	154.5	17	17	157.2	200.2	254.0	31.8	1.6	8-19	F07/F10

10K 15A-100A

SIZE		D	L	E	H	H1	C	D1	D2	D3	T	F	M-N	IS05211
DN15	1/2"	15	108.0	112	48	9	9	51	70	95	12	1	4-15	F03/F04
DN20	3/4"	20	117.0	112	62	9	9	56	75	100	14	1	4-15	F03/F04
DN25	1"	25	127.0	136	64	11	9	67	90	125	14	1	4-19	F04/F05
DN32	1-1/4"	32	140.0	185	71	11	9	76	100	135	16	2	4-19	F04/F05
DN40	1-1/2"	38	165.0	198	76	14	14	81	105	140	16	2	4-19	F05/F07
DN50	2"	50	178.0	198	84.5	14	14	96	120	155	16	2	4-19	F05/F07
DN65	2-1/2"	64	190.0	265	106.8	17	17	116	140	175	18	2	4-19	F07/F10
DN80	3"	78	203.0	265	116.0	17	17	126	150	185	18	2	8-19	F07/F10
DN100	4"	100	229.0	325	154.5	17	17	151	175	210	18	2	8-19	F07/F10
